BOM型号：

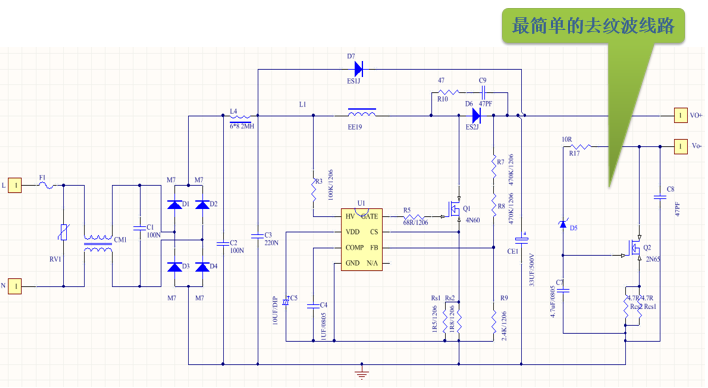

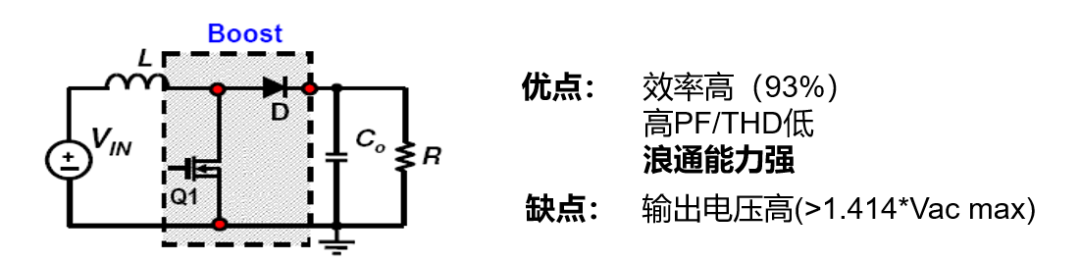

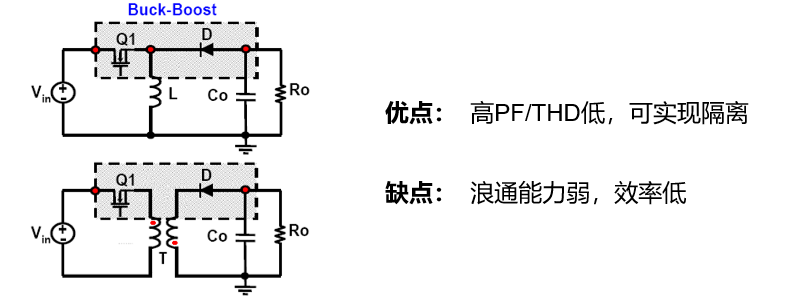

PM2303非隔离220V  60W BOOST

产品类别:电源

设计：XT

元件类型

型号描述

位号

数量

单位

贴片电阻

100K-1206

R3

1

Pcs

68R-0805

R5

1

Pcs

1R5-0805

RS1

1

Pcs

1R8-0805

RS2

1

Pcs

2.4K-0805

R9

1

Pcs

470K-1206

R8/R7

2

Pcs

30R-1206

R10

1

Pcs

4R3-1206

RCS1/2

2

Pcs

10R-1206

R17

1

Pcs

贴片电容

C  SMD X7R-1uF-K-16V-0805

C4

1

Pcs

C  SMD X7R-4.7uF-K-16V-0805

C7

1

Pcs

C  SMD X7R-47PF-K-1000V-1206

C9/C8

2

Pcs

贴片二极管

M7

D1-4

4

Pcs

ES1J  SMB

D7

1

Pcs

ES2J  SMB

D6

1

Pcs

稳压二极管15V

D5

1

Pcs

芯片

IC  DRV PM2303-SOP8  PM2303

U1

1

Pcs

贴片MOS管

4N65-252

Q1

1

Pcs

PM2N65-252

Q2

1

Pcs

安规电容

安规电容  X2  0.1UF/275V 小型化  P=10mm

C1

1

Pcs

薄膜电容

C  MEF 0.1uF 450V J CBB21 P=10

C3

1

Pcs

C  MEF 0.1uF 450V J CBB21 P=10

C2

1

Pcs

电解电容

C ELE 33uF 450V

CE1

1

Pcs

电解电容10uf/16v

C5

1

Pcs

高频磁环

IND  CM 高频磁环6*3*3  min0.4mH  14T φ0.55*1

CM1

1

Pcs

变压器

 EE19   2.8mH 立式

L1

1

Pcs

IND  DM 工字6*8  2mH±5%

L4

1

Pcs

压敏电阻

MOV  7D471KJ加强型

RV1

1

Pcs

保险丝电阻

保险丝电阻1R

F1

1

Pcs

PCB板

PCB-FR-4  单面板23*84mm

1

Pcs
